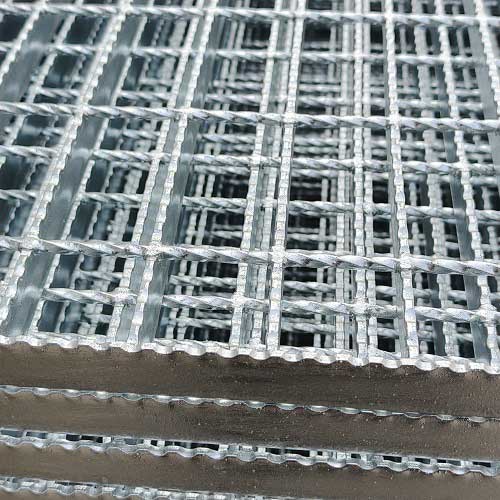

G325/30/100鋼格柵鋼格板以其出色的耐久性、承載能力和廣泛的應(yīng)用領(lǐng)域，在工業(yè)和建筑界中扮演著重要角色。為了延長(zhǎng)其使用壽命，表面防護(hù)工藝至關(guān)重要。以下是對(duì)G325/30/100鋼格柵鋼格板表面防護(hù)工藝的詳細(xì)解析：
一、
（一）原理與過(guò)程
鍍鋅原理：
熱鍍鋅是將
G325/30/100 鋼格柵鋼格板浸入熔融的鋅液中，使
鋼格板表面與鋅液發(fā)生化學(xué)反應(yīng)，形成一層鋅 - 鐵合金層和純鋅層。這兩層鋅層能夠有效地保護(hù)
鋼格板基體，防止其受到外界環(huán)境的腐蝕。在
鍍鋅過(guò)程中，鋅原子會(huì)逐漸擴(kuò)散到鋼材內(nèi)部，與鐵原子形成牢固的冶金結(jié)合，從而提高
鋼格板的耐腐蝕性。
鍍鋅工藝流程：首先，對(duì)
鋼格板進(jìn)行表面預(yù)處理，去除油污、鐵銹等雜質(zhì)，以確保鋅液能夠良好地附著在
鋼格板表面。然后，將預(yù)處理后的
鋼格板浸入溫度約為 450℃的鋅液中，保持一定時(shí)間，使鋅液與
鋼格板充分反應(yīng)。最后，將
鍍鋅后的
鋼格板取出，經(jīng)過(guò)冷卻、鈍化等處理，提高
鍍鋅層的耐腐蝕性和光澤度。
（二）質(zhì)量控制要點(diǎn)
鍍鋅層厚度：
鍍鋅層的厚度是影響
鋼格板耐腐蝕性的重要因素。對(duì)于
G325/30/100 鋼格柵鋼格板，一般要求
鍍鋅層平均厚度不低于 70μm，局部厚度不低于 55μm?？梢允褂么判詼y(cè)厚儀等設(shè)備對(duì)
鍍鋅層厚度進(jìn)行檢測(cè)，確保其符合標(biāo)準(zhǔn)要求。
鍍鋅層均勻度：均勻的
鍍鋅層能夠提供更好的防腐保護(hù)。在
鍍鋅過(guò)程中，要確保
鋼格板各個(gè)部位都能均勻地覆蓋上鋅層，避免出現(xiàn)漏鍍、鋅瘤等缺陷?？梢酝ㄟ^(guò)目視檢查和抽樣檢測(cè)的方式，對(duì)
鍍鋅層的均勻度進(jìn)行評(píng)估。
附著力：良好的附著力是保證
鍍鋅層長(zhǎng)期穩(wěn)定地附著在
鋼格板表面的關(guān)鍵?？梢圆捎脛澑裨囼?yàn)等方法，檢測(cè)
鍍鋅層與
鋼格板基體之間的附著力。如果
鍍鋅層附著力不足，在使用過(guò)程中容易出現(xiàn)起皮、剝落等現(xiàn)象，降低
鋼格板的防腐性能。

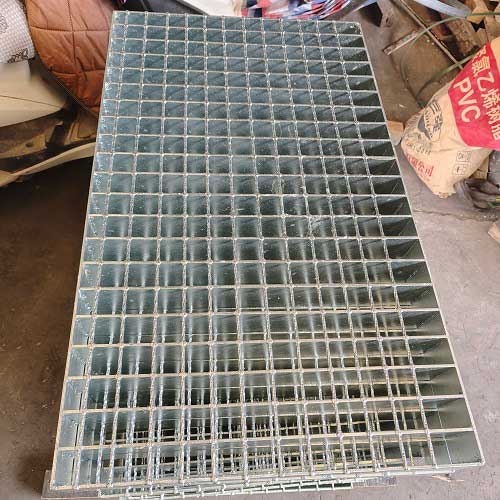

二、
G325/30/100鋼格柵鋼格板涂漆工藝
（一）漆種選擇與特點(diǎn)
環(huán)氧漆：環(huán)氧漆具有良好的耐腐蝕性、耐磨性和附著力，適用于各種惡劣環(huán)境。對(duì)于
G325/30/100 鋼格柵鋼格板，環(huán)氧漆可以提供額外的防腐保護(hù)，延長(zhǎng)其使用壽命。環(huán)氧漆的顏色豐富，可以根據(jù)不同的需求進(jìn)行選擇。
聚氨酯漆：聚氨酯漆具有優(yōu)異的耐候性、耐化學(xué)腐蝕性和耐磨性，能夠在戶外環(huán)境中長(zhǎng)期保持良好的性能。對(duì)于安裝在室外的
鋼格板，聚氨酯漆是一種理想的選擇。
氟碳漆：氟碳漆具有極高的耐候性、耐腐蝕性和耐化學(xué)藥品性，是目前性能最好的涂料之一。雖然氟碳漆的成本較高，但其超長(zhǎng)的使用壽命和卓越的性能使其在一些對(duì)防腐要求極高的場(chǎng)合得到廣泛應(yīng)用。
（二）涂漆工藝流程與質(zhì)量控制
表面預(yù)處理：在涂漆之前，同樣需要對(duì)
鋼格板進(jìn)行表面預(yù)處理，確保表面清潔、干燥、無(wú)油污和鐵銹等雜質(zhì)。可以采用噴砂、拋丸等方法進(jìn)行表面除銹，然后用清潔劑清洗表面，去除油污和灰塵。
涂漆工藝：根據(jù)漆種的不同，選擇合適的涂漆方法，如噴涂、刷涂或滾涂。在涂漆過(guò)程中，要控制好漆層的厚度和均勻度，避免出現(xiàn)流掛、漏涂等缺陷。一般來(lái)說(shuō)，漆層厚度應(yīng)在 50 - 100μm 之間。
質(zhì)量檢驗(yàn)：涂漆完成后，要對(duì)漆層進(jìn)行質(zhì)量檢驗(yàn)?？梢酝ㄟ^(guò)目視檢查、厚度測(cè)量、附著力測(cè)試等方法，確保漆層的質(zhì)量符合要求。如果發(fā)現(xiàn)漆層存在缺陷，應(yīng)及時(shí)進(jìn)行修補(bǔ)或重新涂漆。
三、
（一）工藝原理與優(yōu)勢(shì)
工藝原理：
復(fù)合涂層工藝是將
熱鍍鋅和涂漆兩種工藝相結(jié)合，在
鋼格板表面先形成一層
鍍鋅層，然后再涂上一層防腐漆。這種
復(fù)合涂層能夠充分發(fā)揮
熱鍍鋅和涂漆的優(yōu)點(diǎn)，提供更好的防腐保護(hù)。
優(yōu)勢(shì)分析：相比于單一的
熱鍍鋅或涂漆工藝，
復(fù)合涂層工藝具有以下優(yōu)勢(shì)：
更好的耐腐蝕性：
鍍鋅層和防腐漆的雙重保護(hù)，能夠有效地抵御各種腐蝕介質(zhì)的侵蝕。
更長(zhǎng)的使用壽命：
復(fù)合涂層能夠延長(zhǎng)
鋼格板的使用壽命，減少維護(hù)和更換的成本。
美觀性：可以根據(jù)需要選擇不同顏色的防腐漆，使
鋼格板更加美觀。
（二）施工要點(diǎn)與質(zhì)量控制
施工要點(diǎn)：
熱鍍鋅工藝要嚴(yán)格按照標(biāo)準(zhǔn)進(jìn)行，確保
鍍鋅層的質(zhì)量。
涂漆前要對(duì)
鍍鋅層進(jìn)行表面處理，去除鋅層表面的氧化皮和雜質(zhì)。
選擇合適的防腐漆，并嚴(yán)格控制涂漆工藝參數(shù)，確保漆層的質(zhì)量。
質(zhì)量控制：
對(duì)
鍍鋅層和漆層分別進(jìn)行質(zhì)量檢測(cè)，確保其符合標(biāo)準(zhǔn)要求。
進(jìn)行附著力測(cè)試，確保
復(fù)合涂層與
鋼格板基體之間的附著力良好。
定期對(duì)
復(fù)合涂層進(jìn)行檢查和維護(hù)，及時(shí)發(fā)現(xiàn)并處理涂層的損壞和老化問(wèn)題。
